MUSEU DO STF

ficha técnica

Reforço estrutural nas áreas existentes, fundações e estrutura de concreto armado na Praça Rebaixada e novas instalações em todas as áreas de intervenção (instalações elétricas, telecomunicações, hidrossanitárias, ar-condicionado, ventilação e exaustão, instalações de prevenção e combate a incêndios).

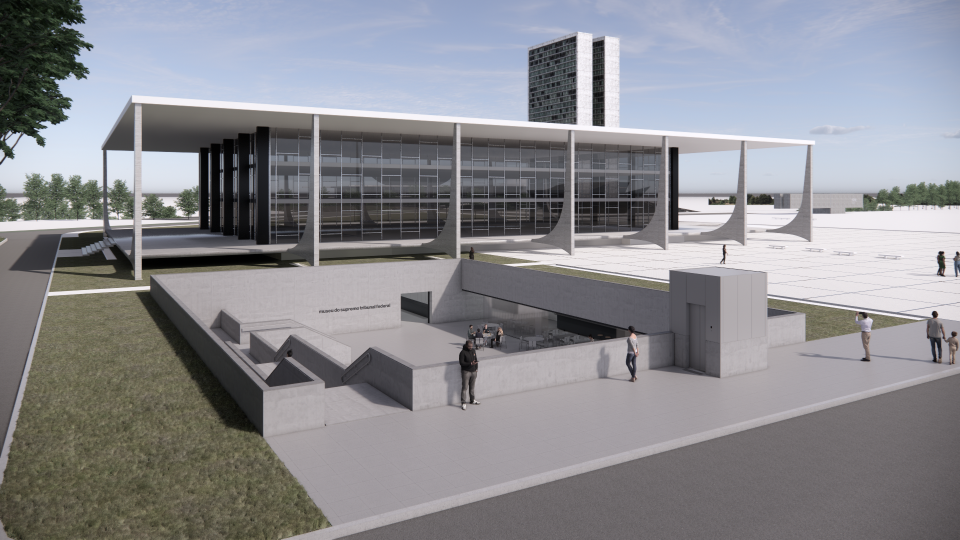

Projeto de reforma do subsolo do edifício do Supremo Tribunal Federal (STF) para construção de um museu e a construção de uma Praça Rebaixada na área externa do edifício, com um espelho de água e uma cafetaria, totalizando aproximadamente 3.100 m² de área construída.

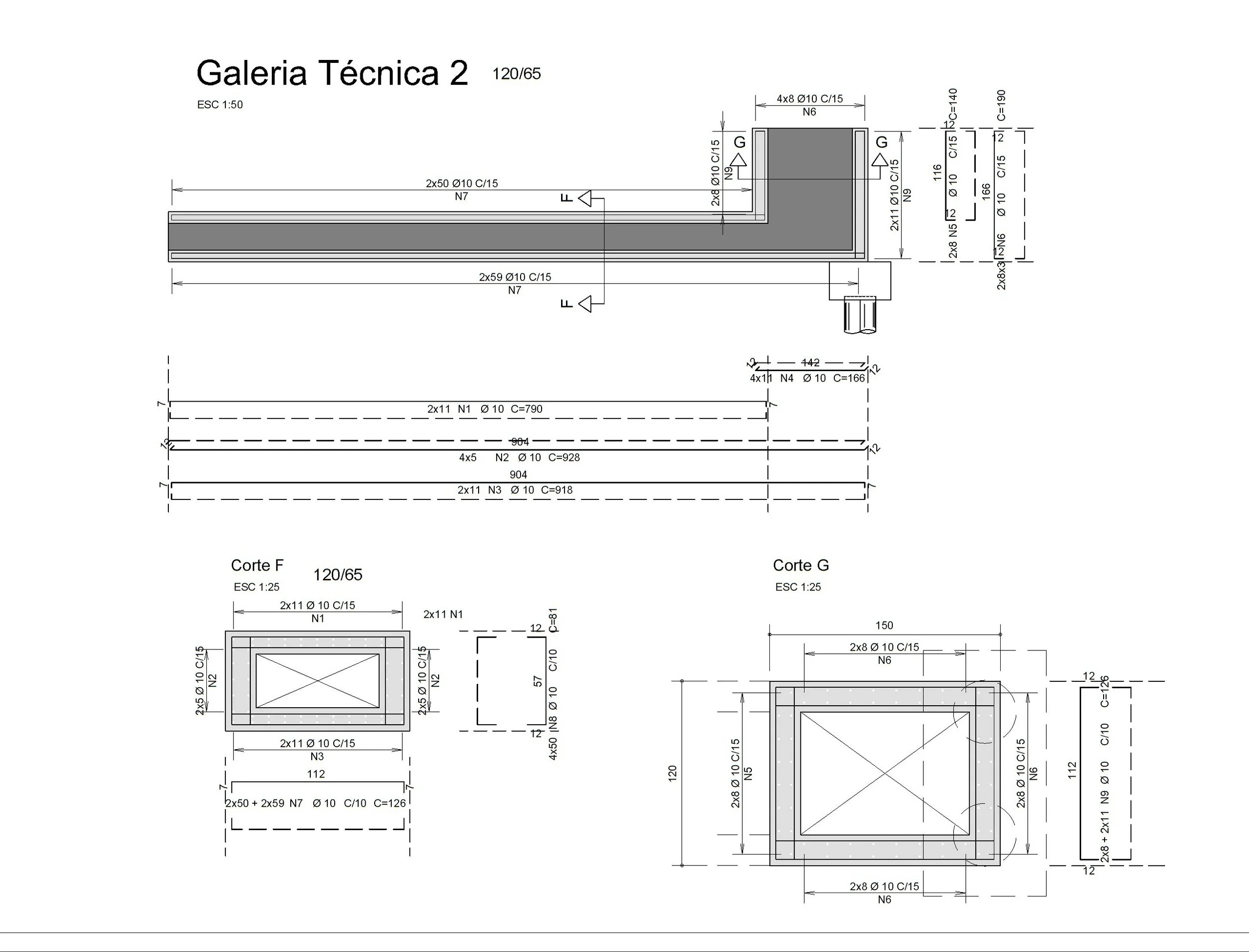

Na parte interna do Museu, dentro do edifício existente, foram realizadas furações nas vigas de concreto existentes devido a passagem de novas instalações. Também foram projetadas estruturas metálicas para sustentar novas vitrines e mesas utilizadas para exposição dos artigos do museu. A nova estrutura, na parte externa do edifício, foi projetada em concreto armando, com utilização de laje nervurada e parede em concreto aparente.

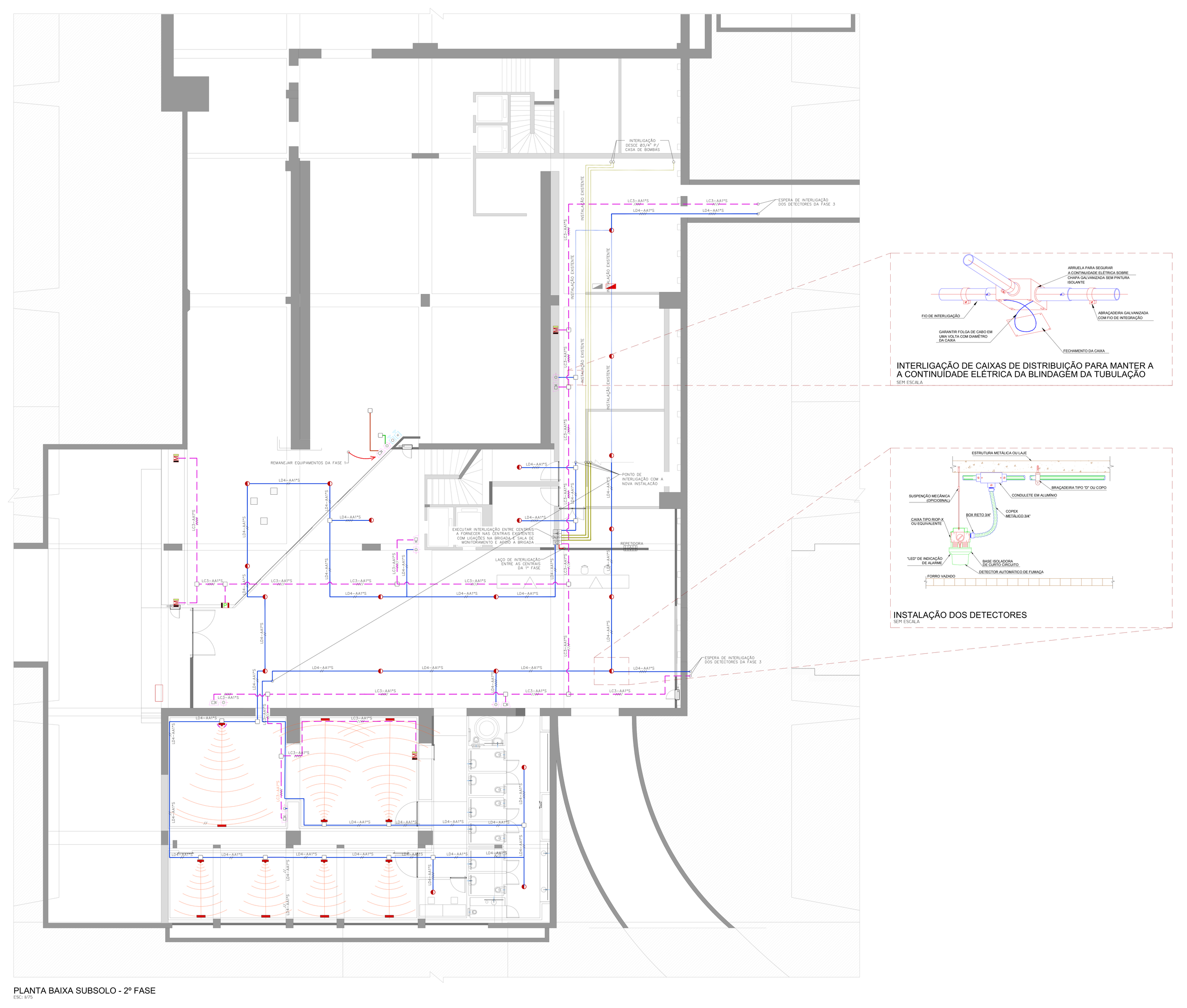

Os sistemas de combate contra incêndio, além de contar com os sistemas já existentes no edifício de hidrantes e chuveiros automáticos, incorporou também um sistema de supressão de incêndio a gás, de forma a preservar as obras expostas em caso de emergência.

Por cada zona do edifício ou por cada unidade de tratamento de ar para renovação (UTA), consoante os casos, estão previstos sistemas energéticos independentes de expansão direta com condensação a ar do tipo VRF. O insuflamento e a exaustão do ar de renovação nos espaços é efetuado com recurso a grelhas de insuflamento e extração devidamente dimensionadas e inseridas nos forros da arquitetura, distribuídas estrategicamente pela periferia dos espaços através de uma rede de dutos.

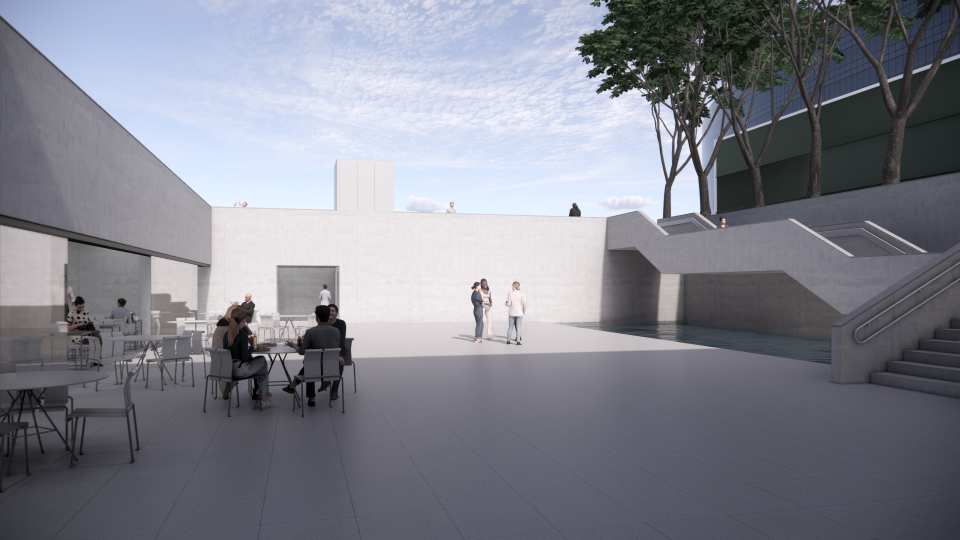

Na nova Praça Rebaixada, na área externa, há a previsão de construção de um espelho d’água com efeito de borda infinita. Para isso foi criada, em compatibilização com a arquitetura, uma área técnica para instalação de um tanque de compensação de 7,5m³ com bombas e filtros. Além desta área técnica, também foi projetado um outro espaço na área externa destinado ao abrigo dos equipamentos do sistema de climatização do museu e do novo café.

Como grande parte da área destinada ao museu era utilizada pela rádio e TV Justiça, não houve impacto na carga elétrica do local, se prevendo a desativação e substituíção dos quadros antigos para atendimento dos novos sistemas e equipamentos.

âmbito do projeto: projeto integrado (fundações, estruturas, elétrica, telecomunicações, hidrossanitário, sistema de combate a incêndio, climatização)

arquitetura: Paulo Mendes da Rocha + MMBB

renderizações: Paulo Mendes da Rocha + MMBB, MARATA Engenharia

local: Brasília - DF

projeto: 2020

construção: 2020-2021

dados de projeto

área de intervenção / construção: 3100 m²

sistema estrutural em concreto moldado in-loco: 1.500 m³

superfície de concreto aparente: 800 m²

sistema de armazenamento e distribuição de água: 84,2 m³

potência de entrada: 200 kVA

geradores: 3x500 kVA

capacidade HVAC: 100 TR
