EXPO DUBAI 2020
ficha técnica
Estrutura exterior tênsil, fundações e embasamento em concreto armado, estrutura metálica, instalações técnicas (instalações elétricas, telecomunicações, hidrossanitárias, ar-condicionado, ventilação e exaustão, instalações de prevenção e combate a incêndios).
O pavilhão do Brasil é composto por 3 elementos estruturais principais:
Praça das Águas, ao nível do solo, que permeia a área de exposição;
Volume Suspenso, onde podem ser encontrados os serviços, auditório, áreas administrativas e técnicas;
Estrutura tênsil, envolvendo a Praça das Águas e o Volume Suspenso.
A água é o tema principal do Pavilhão Brasileiro, enfatizando as paisagens do país, tais como florestas, rios e mangues.

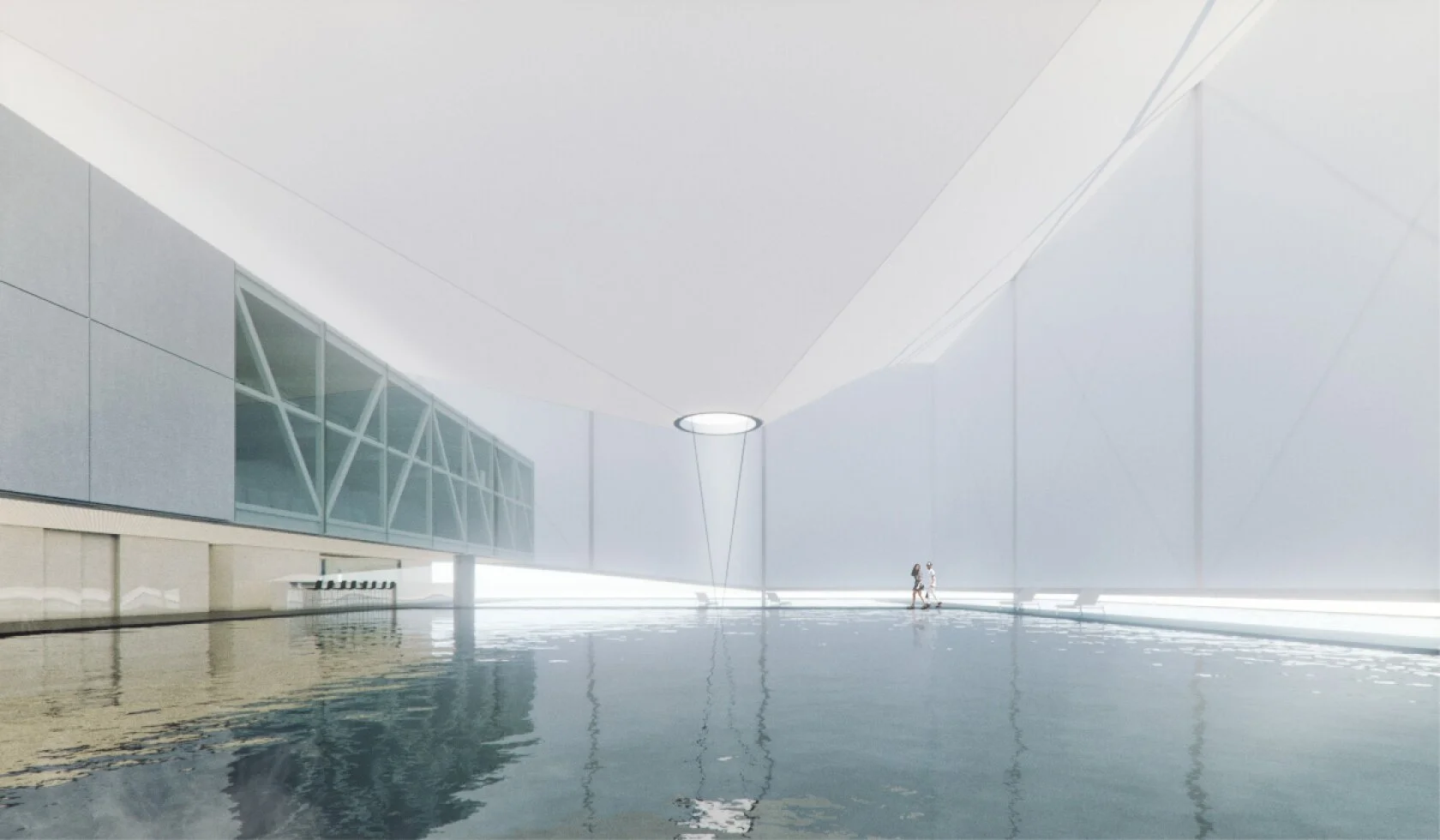

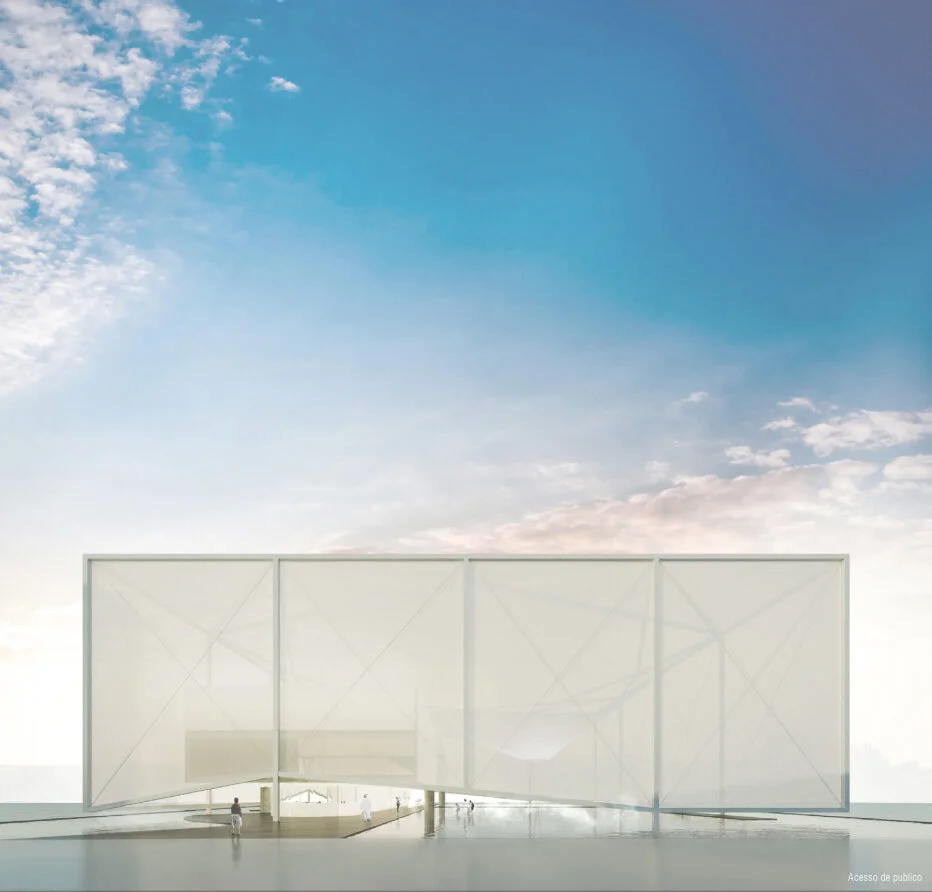

A membrana exterior do pavilhão é composta por uma estrutura tênsil de 18,5 metros de altura, convergindo para o centro do pavilhão. A estrutura é moldada por um feixe de cabos ancorados, cobrindo uma área de 3.500m². Dentro desta estrutura existe um volume suspenso rodeado por uma lâmina de água.
O volume suspenso é um edifício constituído por três andares principais e um nível subterrâneo, com dimensões 44 m x 13 m. O pavimento térreo tem cafetarias, restaurantes e lojas acessíveis aos visitantes. O primeiro pavimento é destinado a exposições e o segundo é um espaço com salas destinadas ao uso do staff. No nível subterrâneo existem áreas técnicas para as instalações hidrosanitárias e elétricas e na cobertura estão localizados os equipamentos para os sistemas mecânicos (climatização).
As fundações e estrutura do volume suspenso são caracterizadas da seguinte forma:
fundações diretas por sapatas;
embasamento em concreto armado;
estrutura superior suportada por 4 pilares de concreto armado, constituída por duas grandes treliças com 7,9 m de altura, com vão central de 21,6 m e balanços nas extremidades com 10,8 m;
as vigas transversais apoiam nas duas treliças, com vãos de 12,9 m;
os pavimentos foram definidos em conformidade com as regras de sustentabilidade da EXPO e são estruturados com malha de barras de aço tipo “gradil”.
Os dispositivos de projeção são distribuídos nas fachadas e cobertura.
Todo o projeto foi concebido tendo em conta a sustentabilidade em todos os aspectos, tais como:
utilização de BMS para monitorização e controle do consumo de energia e água;
utilização do sistema DALI para o controlo do consumo de energia na iluminação;
utilização de dispositivos de iluminação LED;
reutilização de água de retrolavagem de filtros e condensados do sistema de climatização;
utilização de água da chuva;
ventilação natural no interior da estrutura tênsil;
utilização de estrutura de aço.
âmbito do projeto: projeto integrado (fundações, estruturas, elétrica, telecomunicações, BMS, hidrossanitário, climatização, sistemas de prevenção e combate a incêndio)
equipe de projeto:
JPG.ARQ
MARATA engenharia
mmbb
Ben-Avid
Guilherme Wisnik
afaconsult
Alexandre Benoit
Celso Longo + Daniel Trench
local: Dubai - EAU
projeto: 2019
construção: 2020-2021
dados de projeto
área de intervenção / construção: 4.000 m²
escavação: 3.030 m²
estrutura em aço: 566 ton.
concreto armado: 890 m³
potência entrada: 769 kVA
geradores: 50 kVA
reserva de água potável: 40 m³
