ESCOLA AUBRICK

ficha técnica

Sistema de contenção perimetral em concreto armado e estrutura metálica e mista, com lajes de painéis treliçados.

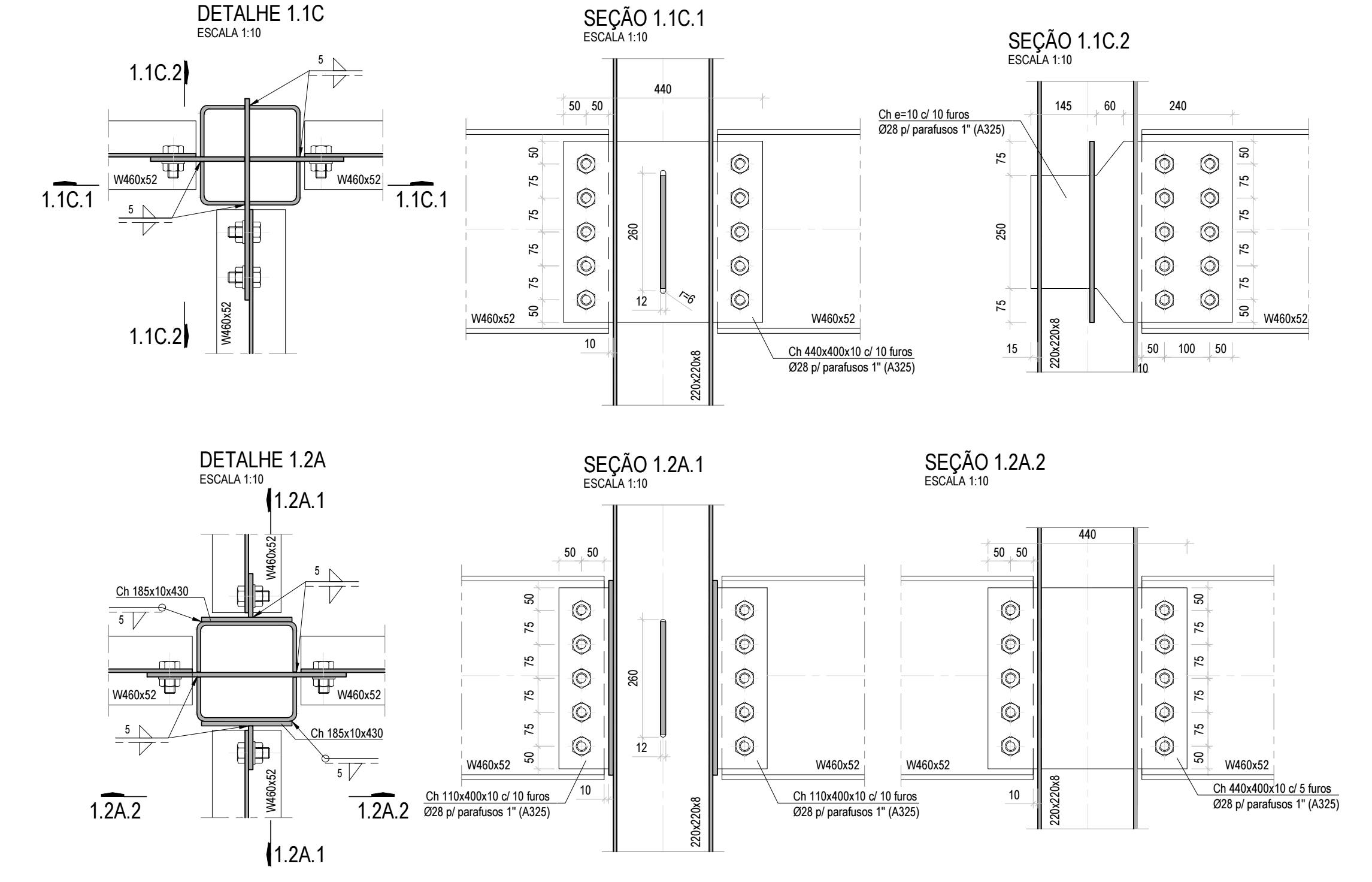

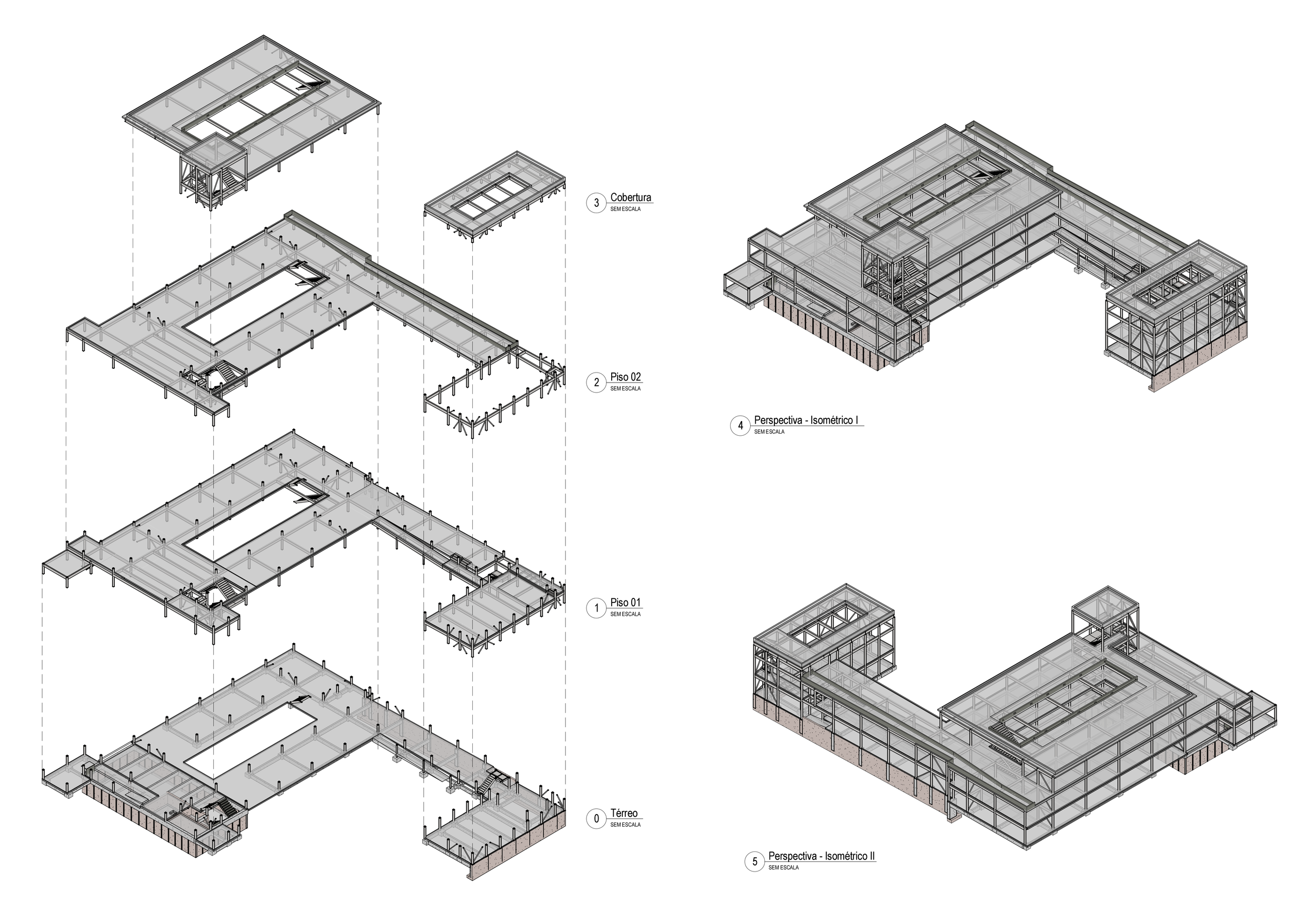

A estrutura é formada por sistema reticulado de pilares tubulares de 220 mm e vigas mistas, constituídas por perfis W460. Neste sistema as espessuras dos elementos estruturais em aço foram adaptados aos esforços e ao necessário controlo de deformações, de forma a garantir as bitolas requeridas pela arquitetura.

As vigas mistas permitem vencer vãos entre 7,0 a 11,1 m, suportando lajes treliçadas com vãos de 5,7 m. A maioria das lajes é aligeirada, com espessuras de 20 cm.

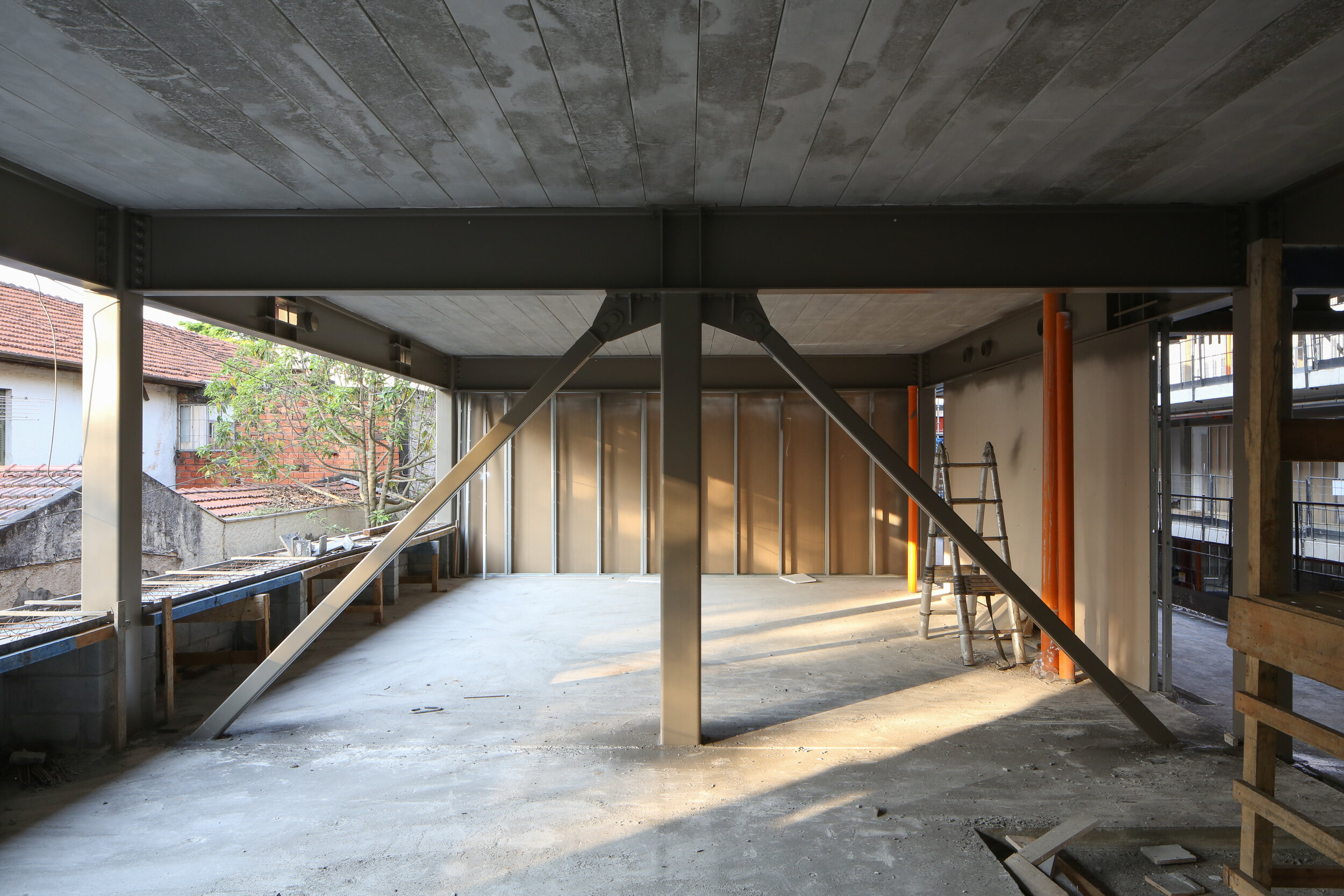

Foram adotados sistemas de travamento horizontal, constituídos por diagonais em perfis tubulares com 100 mm, incorporadas no sistema construtivo das paredes, em drywall (interiores e exteriores).

âmbito do projeto: fundações e estruturas

arquitetura: Andrade Morettin

local: São Paulo - SP

projeto: 2019

construção: 2019-2021

construtora: Barbara Construtora

fotos: André Scarpa (andrescarpa.com)

dados de projeto

área de intervenção / construção: 3.360 m²

estrutura em aço: 145 ton.

lajes de painéis treliçados: 3.200 m²
