CASA 11

ficha técnica

Trata-se de um projeto integrado de uma residência unifamiliar, contemplando fundações, estruturas e instalações técnicas (elétricas, hidrossanitárias e climatização). A residência é constituída por dois pavimentos, com aproximadamente 1300m² de área construída.

Não se fez necessário ter contenções no projeto devido à topografia, com exceção das áreas técnicas localizadas no subsolo, onde foi necessário executar paredes de contenção em concreto armado. Foi proposta a solução de fundações superficiais do tipo sapata devido à relativa capacidade resistente do solo e às cargas não tão elevadas transmitidas às fundações. No caso da piscina e das paredes do subsolo optou-se por sapata corrida de forma a evitar cargas concentradas nos elementos que são contínuos como as paredes.

Optou-se por um sistema estrutural utilizando peças de concreto moldado in loco para os pilares, lajes, vigas e paredes, uma vez que possuem seções e espessuras variáveis. O pavimento térreo será constituído por lajes painel de 18 cm de espessura unidirecional em grande parte da área e de lajes de concreto armado na região da piscina.

A geração de água quente para alimentar os pontos de consumo como chuveiros, torneiras e pias, se dará por um sistema de aquecimento solar, com coletores localizados na cobertura da residência e boilers localizados na área técnica do térreo. Este sistema contará com aquecedores de passagem a gás como auxílio, para garantir o aquecimento da água em dias que a incidência solar não for suficiente. O abastecimento de gás GLP para o fogão da cozinha e aquecedores de passagem se dará a partir de cilindros transportáveis localizados em área técnica ventilada no nível do pavimento térreo.

Além da entrada de energia da concessionária para atender 92kVA, está prevista a utilização de gerador carenado à diesel, que alimentará toda a residência. Teremos também energia preveniente do Nobreak de 3kVA que será responsável pela alimentação dos equipamentos de telecom e segurança patrimonial.

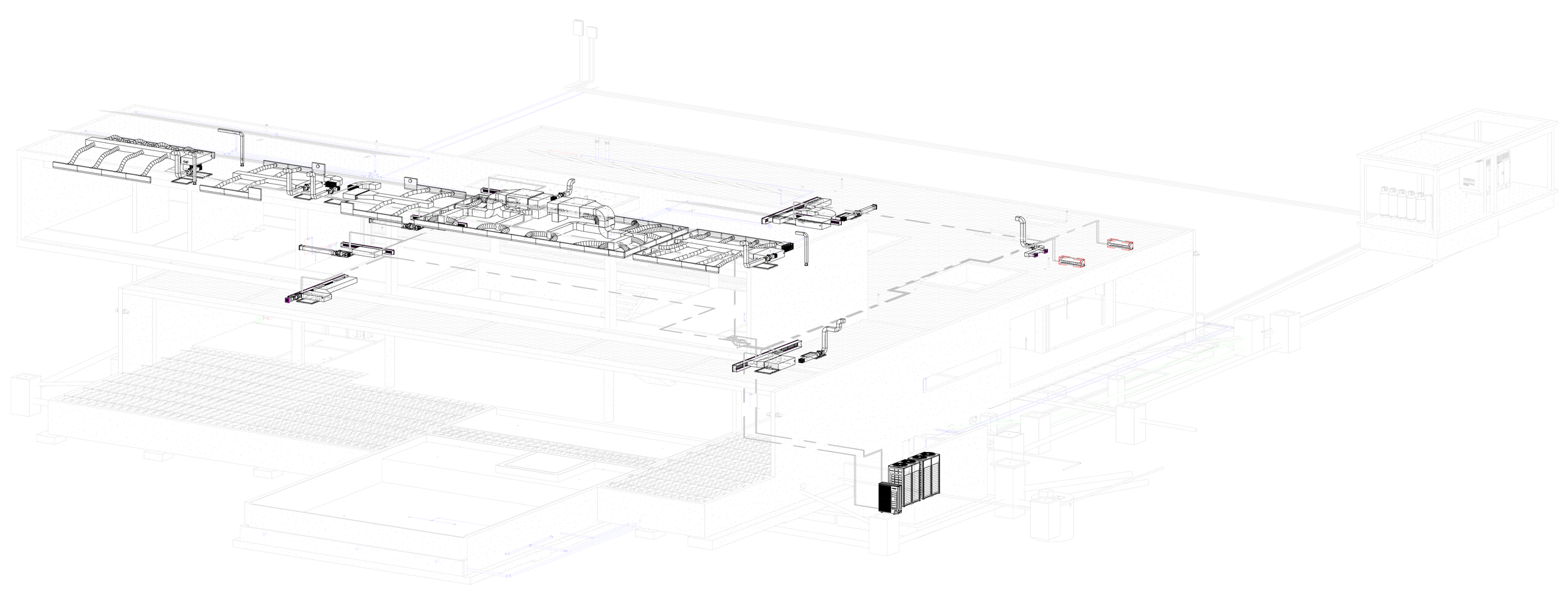

Para a climatização será adotado um sistema de expansão direta, utilizando-se equipamentos tipo "VRF" para os ambientes de conforto. O ar insuflado e beneficiado deverá ser distribuído através de redes de dutos construídos em chapa galvanizada do tipo convencional, isolados termicamente. O retorno do ar será através de rede de dutos em chapa da galvanizada do tipo convencional e grelha de retorno. A tomada de ar externo será através de ventiladores com filtro “G4”, rede de dutos e com registro.

âmbito do projeto: projeto integrado (fundações, estruturas, elétrica, hidrossanitário e climatização)

arquitetura: UNA barbara e valentim

renderizações: UNA barbara e valentim

local: Alagoas

projeto: 2021

construção: 2021-

dados de projeto

área de intervenção / construção: 1.300 m²

concreto armado: 658 m³

potência entrada: 92 kVA

reservatório de reuso: 14 m³
